도시바, 고전압 1500V 자동차용 광계전기 출시

고전압 자동차 배터리에 적합

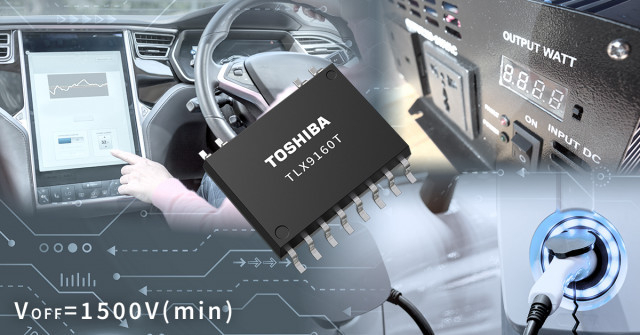

도시바 일렉트로닉 디바이스 앤 스토리지 코퍼레이션(Toshiba Electronic Devices & Storage Corporation, 이하 ‘도시바’)이 고전압 자동차 배터리에 적합한 상시 개방형 (NO) 1-Form-A 광계전기(photorelay) ‘TLX9160T’를 출시했다.

SOL16L-T 패키지에 장착된 신제품 소자는 1500V(최솟값)의 도시바 최초의 고출력 내전압 사양 제품이다. 대량 출하는 20일부터 이뤄진다.

신제품 소자에 고전압 모스펫(MOSFET)을 통합해 1500V(최솟값)의 출력 내전압을 달성했다.

IEC 60664-1 국제 표준 소재 그룹[1] 수지로 만든 SOL16L-T 패키지는 CTI[2]가 600이 넘고 핀 수는 4개가 적으며(기존 SOL16L 패키지에서 11~14개의 핀이 줄어듦) 기기 검출기에서 5mm 이상[3]의 연면거리(creepage)를 구현했다. 이는 IEC 60664-1에 따른 100V 공급전압을 지원해 배터리 전압이 최대 1000V인 고전압 자동차 애플리케이션용 광계전기에 적합하다.



주: [1] IEC 60664-1 는 CTI[2] 값에 따라 성형된 소개를 분류한다: CTI600
    [2] 비교 추적 지수: IEC 60112는 주어진 시험 조건에서 절연 재료 표면의 염화암모늄 용액

        방울이 추적을 일으키기 직전 최대 가능 전압으로 CTI를 정의한다.
   [3] @작동 전압=1000V, 소재 그룹 1, 오염 등급 2(전기 장치가 사용되는 작동 환경의 오염 정조;

        오염 물질은 완전한 비전도성이지만 응축으로 인해 잠재적으로 전도성이 될 수 있다)
